產品名稱:SC(B)Z系列有載調壓干式變壓器
產品用途:
我公司生產的35kV級及以下 SC(B)10、SC(B)9、SC (B) Z系列環氧樹脂澆注變壓器廣泛用于高層建筑、石油化工廠、發電廠、地鐵、車站、碼頭、機場等人口集中的重要場所及高壓/低壓預裝式變電站及城網變電站中。
使用條件:
使用場所:戶內
環境溫度
最高氣溫:+40℃ 最低氣溫:-30℃;
最高年平均氣溫:+20℃ 最高日平均氣溫:+30℃
頻率:50Hz
海拔高度:不超過1000m(超過海拔1000m可另行設計)

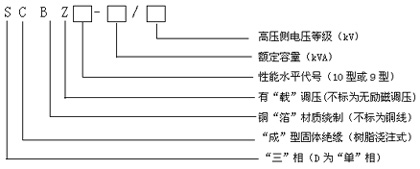

產品型號說明:
產品執行標準:
GB1094.1~2-1996《電力變壓器》
GB6450-86《干式電力變壓器》
IEC726《干式電力變壓器》
GB 1094.3-2003《電力變壓器第3部分絕緣水平、絕緣試驗和外絕緣空氣間隙》
GB/T10228-1997《干式電力變壓器技術參數和要求》
JB/T10088-1999《6-220kV級變壓器聲級》
產品特點:
本公司制造的SC(B)系列干式變壓器是在吸收國外技術和同行業經驗的基礎上開發的新一代節能、環保型干式變壓器。
鐵心材料采用日本新日鐵公司生產的30ZH130高導磁低伸縮率優質冷軋硅片,并采用步進式疊片,可大限度地降低空載損耗,空載電流和噪聲,產品安全可靠。
線圈采用瑞士Ciba公司的F級或H級樹脂,具有良好的抗沖擊性能,線圈不龜裂,具有熄燃特性,不會產生有毒有害氣體,絕緣特性好,電氣強度高,產品抗突發短路能力強。
采用德國澆注技術,在高真空狀態下澆注,線圈內無氣孔,線圈外表不作任何修飾,光滑如鏡,美觀大方,產品局部放電量低。
線圈防潮性好,可在相對濕度及其它惡劣環境下正常運行,停止運行后無須干燥便可投運。
散熱性能好,啟動風機后可提高短時過載能力。
可配智能型溫度保護控制儀,變壓器溫度保護采用PCT線性電阻傳感原理,LED溫度顯示,實現對變壓器的溫度測量與控制,自動發出報警跳閘信號,自動/手動啟停風機,精度高、穩定可靠,并可提供計算機接口,為變壓器安全運行提供可靠保障。
風機采用幅流冷卻風機,具有噪聲低、省電、冷卻均勻的特點。低損耗,節能效果顯著。
外殼由防腐蝕鋁型材、磨花鋁板及鋁合金網板或不銹鋼板等材料拼裝而成,具有良好的通風和防護性能。

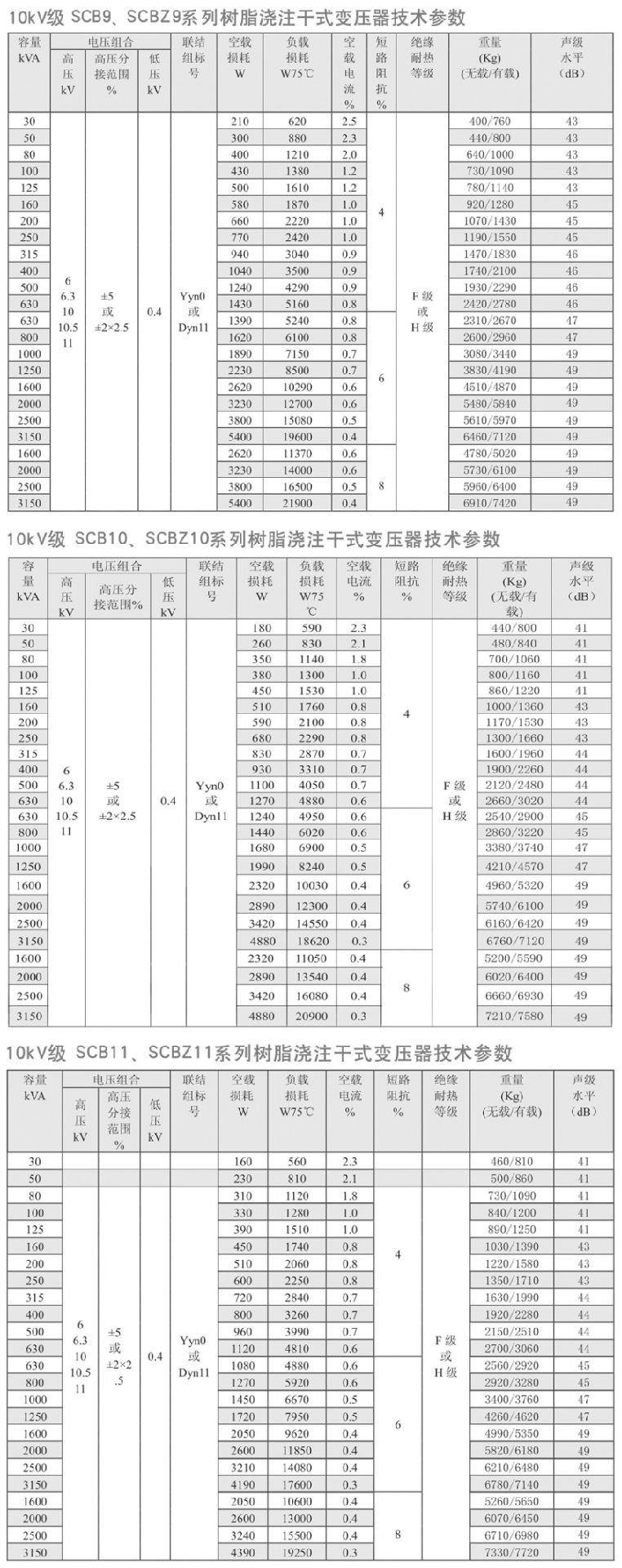

主要技術參數:
訂貨需知:
主機
(1)、產品型號 (2)、額定容量 (3)、額定電壓 (4)、相數 (5)、頻率 (6)、分接范圍 (7)、聯結組標號 (8)、短路阻抗 (9)、進出線方式可
供選擇的組件
(1)、電腦溫控儀 (2)、冷卻風機 (3)、保護外殼 (4)、有載分接開關
